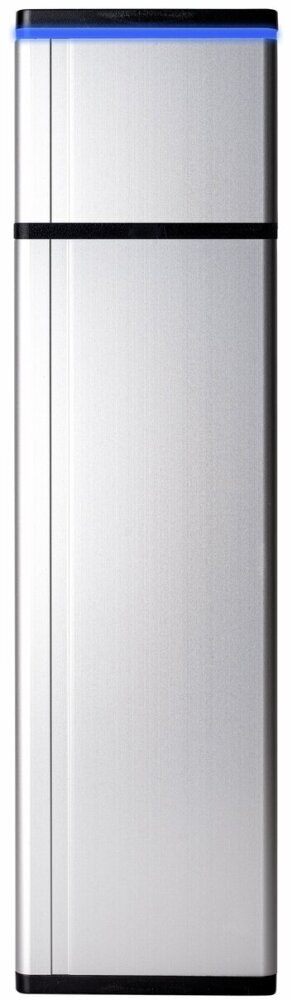

Armbågskontakt JCK228 aluminium LED

JCK228 är en svensktillverkad armbågskontakt konstruerad för krävande miljöer där hög mekanisk tålighet, lång livslängd och säker funktion är avgörande. Enheten är uppbyggd av slitstarka material – Aluminium 6060-T6 med endcap i slagtålig POM-plast – vilket ger hög motståndskraft mot slag, slitage och kemisk påverkan. Kapslingsklass IP67 möjliggör användning både inomhus och utomhus, samtidigt som konstruktionen är enkel att rengöra. 5 års garanti.
Den inbyggda LED-indikeringen ger en tydlig visuell kvittens vid aktivering. Detta är särskilt fördelaktigt i miljöer med hög ljudnivå eller för användare med nedsatt hörsel, där optisk återkoppling förbättrar användarsäkerhet och tillgänglighet.
JCK228 är utrustad med två separata tryckytor med individuella mikrobrytare – en mindre (61 mm) med NO/NC-funktion och en större (227 mm) med NO-funktion.
Vid utomhusmontage rekommenderas borrning av ett 3 mm dräneringshål i den nedre gaveln för att motverka eventuell fuktansamling.

Några områden där dubbla funktioner kan var ett bra alternativ
Möjlighet att ansluta separata funktioner till respektive brytare, exempelvis bara öppna 1 dörr på en dubbeldörr om inte det finns behov av att bägge dörrarna ska öppnas vilket minska onödigt drag och ljud insläpp in i lokalen.
Med dubbla tryckplattor kan man styra låset med den övre tryckknappen och lägga in en fördröjd öppningstid från 1-6 sekunder på den nedra tryckplattan. Med den lösningen så slipper man göra avkall på tillgänglighetskraven.

 Mått: H 308 mm | B 80 mm | D 23 mm
Vikt: 396 g

LED-indikering:
Nominell märkström: 24 V, 3 mA DC
Lägsta märkström: 19 V, 1 mA DC

Mikrobrytare:
Liten tryckyta (61 mm): 1× NO/NC
Stor tryckyta (227 mm): 1× NO

Strömkapacitet:
12 V: Resistiv 6 A | Induktiv L/R 5 ms: 6 A
24 V: Resistiv 6 A | Induktiv L/R 5 ms: 5 A
